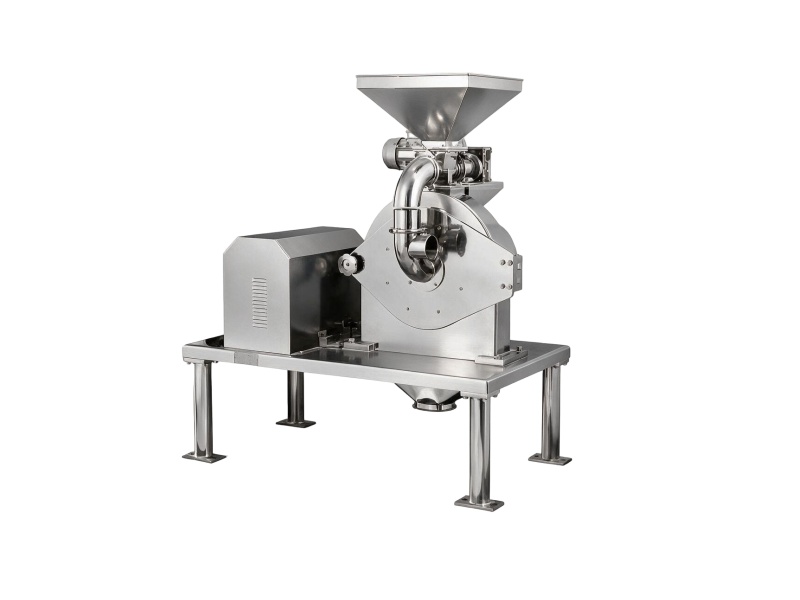

Broyeur pin Mill pour fraisage d’impact à grande vitesse

A ABroyeur pin(également connu sous le nom de broyeur à percussion centrifuge) est un dispositif de fraisage à percussion à grande vitesse qui utilise des disques en contrepoids équipés de rangées concentriques de goupilles d’acier trempées pour réduire les matériaux en vrac sec à la finesse moyenne à ultra-fine. Contrairement aux broyeurs à marteaux et autres Broyeurs à écrans, le broyeur à goupilles réalise une réduction de taille uniquement grâce aux forces d’impact et de cisaillement générées par des centaines de goupilles frappant des particules des milliers de fois alors qu’elles se déplacent du centre à la périphérie de la chambre de broyage. Ils ont Sont largement utilisés dans les industries alimentaires, chimiques et pharmaceutiques, offrant une solution compacte et rentable pour la réduction de taille moyenne à ultra-fine.

I. La vie. Moulin à broches principe de fonctionnement

Un broyeur à broyeurs à goupilles fonctionne selon un principe simple mais très efficace:

1) alimentation matérielle: le matériel en vrac sec est vissé à la chambre de moulin à une certaine vitesse d’alimentation.

2) accélération centrifuge: la rotation à grande vitesse du disque de transmission (rotor) crée une force centrifuge forte, accélérant les particules vers l’extérieur vers les bords du disque.

3) Zone d’impact des goupilles: les particules passent par des rangées alternées de goupilles sur les disques tournants et stationnaires, subissant des milliers d’impacts à haute énergie qui les décomposent. La vitesse de rectification des goupilles peut atteindre 8 000 à 16 000 tr/min, essentiellement la vitesse la plus élevée par rapport à la vitesse des autres types de broyeurs qui sont la plupart du temps entre 1 000 et 6 000 tr/min.

4) réduction des particules: les matériaux sont réduits par l’impact à grande vitesse, le cisaillement, et le frottement pendant qu’ils voyagent du centre à la périphérie. En contrôlant la vitesse de broche via l’inverseur, vous pouvez contrôler la taille de la poudre de sortie dans une certaine plage.

5) décharge: les particules de terre sortent par le port de sortie, avec la finesse contrôlée principalement par la vitesse du rotor plutôt que la taille de l’écran.

II. Les droits de l’homme Options de conception personnalisables pour des performances optimales

Les broyeurs à broches sont Personnalisable pour répondre aux caractéristiques spécifiques des matériaux et aux exigences de production.

1. La Configuration à un seul disque vs à deux disques

Habituellement le disque de logement est conçu pour être le disque tournant actif de goupille, le disque de porte peut être conçu comme disque fixe ou disque actif de goupille basé sur le besoin spécifique de production. Vous pouvez voir la brève comparaison montrée dans le tableau ci-dessous:

2. Pin rangée Arrangement personnalisation

Le nombre et la disposition des goupilles ont un impact significatif sur l’efficacité du meulage et la distribution granulométrique:

La bonne configuration de goupille minimise l’accumulation de matériel, réduit le lavage Exigences vers le bas, et empêche les dommages liés à la chaleur aux particules sensibles.

3. Intégration du système de refroidissement - relever le défi de la chaleur

Les broyeurs à goupilles fonctionnent à des vitesses extrêmement élevées, générant une chaleur importante par frottement et impact. Le système de refroidissement intégré peut gérer efficacement les problèmes de surchauffe, que vous pouvez voir avec bonté les trois systèmes de refroidissement énumérés ci-dessous:

4. Personnalisation de forme

Au-delà des configurations standard, les broyeurs à broches peuvent être personnalisés avec d’autres conceptions de sortie, trémie de stockage, collecteur de poussière et cyclone, etc. :

Trémie de stockage conique intégrée: Fonctionne à la fois comme sortie et stockage temporaire, plutôt qu’un simple port de décharge

Dépoussiéreur: filtre la poussière générée pendant le processus de broyage, ce qui entraîne une production plus propre.

Cyclone: la décharge est plus commode, et elle permet la collecte simultanée du produit fini et ultra Poudre fine La poussière.

III. Les droits de l’homme Fiche technique de la broyeuse à broyeur

Nous offrons une gamme de modèles de machines pour les clients à choisir, adapté aux différents besoins de capacité de production. Vous pouvez lire les informations techniques suivantes pour référence.

IV. : les femmes Les droits de l’homme différences Du moulin à disques et du moulin à marteaux

Les broyeurs à goupilles sont souvent comparés au broyeur à disques et au broyeur à marteaux. Pour que vous connaissiez clairement les différences, nous avons conclu les principales différences pour vous dans les tableaux ci-dessous.

1. Broyeur à broches vs. broyeur à disques: principales différences

Les broyeurs à disques (parfois appelés broyeurs d’attrition) peuvent être considérés comme une solution de rechange moins coûteuse que les broyeurs à goupilles. Cependant, les principales différences de conception ont une incidence significative sur le rendement:

Verdict: les fraises à disques sont une alternative à moindre coût pour des applications moins exigeantes. Lorsque le contrôle serré de la taille des particules et le traitement à grande vitesse sont nécessaires, les broyeurs à broches fournissent des résultats supérieurs.

2. Broyeur à goupilles vs. broyeur à marteaux: comparaison des performances

Les broyeurs à goupilles et les broyeurs à marteaux sont souvent considérés pour des applications similaires, mais ils fonctionnent différemment:

Différence clé: les broyeurs à broches sont mieux adaptés pour le broyage fin de matériaux friables où la distribution de la taille des particules étroite est importante. Les broyeurs à marteaux excellent pour les meulages plus grossiers et les applications où une certaine variation de taille est acceptable.

V. Applications clés dans toutes les Industries

Le broyeur à broches peut être appliqué à de nombreuses industries pour l’utilisation de broyage de poudre, vous pouvez vérifier les exemples énumérés dans les industries alimentaires, pharmaceutiques et chimiques.

1. La nourriture Industrie et services

Les broyeurs à épinglettes sont largement utilisés pour broyer les ingrédients alimentaires où la taille des particules constante et la production minimale de chaleur sont critiques:

 • épices & assaisonnements: poivre, cannelle, curcuma, cumin, chili, coriandre, girofle

 ••••••••••••• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • Sucre & édulcorants: sucre granulé à sucre glace, glucose

  • Grains & haricots: riz, maïs, blé, haricots verts, soja

  • Cacao & café: fèves de cacao, fèves de café, gâteau de presse de cacao

  • Sel & mélanges d’assaisonnement: chlorure de Sodium, mélanges d’épices

  • Ingrédients de boulangerie: farine, amidon, ingrédients en poudre

2. Industrie pharmaceutique

Les broyeurs à broches sont idéaux pour les applications pharmaceutiques nécessitant une conception sanitaire et un contrôle précis de la taille des particules:

  • Médicaments à base de plantes: Ginseng, astragale, réglisse, herbes chinoises

  • Ingrédients pharmaceutiques actifs (api): divers composés pharmaceutiques

  • Excipients: Lactose, cellulose microcristalline, amidons et fécules

  • Production conforme aux normes GMP: modèles disponibles dans des configurations standard GMP avec construction entièrement lavable

3. Industrie chimique

Les broyeurs à épinglettes excellent dans le broyage de produits chimiques industriels et de minéraux:

  • Composés chimiques: résines, polymères, bicarbonate de sodium, carbonate de calcium

  • Minéraux: gypse, trona, chaux hydratée

  • Pesticides et Herbicides: produits chimiques agricoles

  • Produits chimiques de spécialité: produits chimiques fins, pigments

VI. La vie Résumé résumé

Le conseil des ministresBroyeur pinEst la solution préférée pour moyen et fin et ultra fin Broyage de matériaux secs et friables où une distribution granulométrique étroite et un débit élevé sont essentiels. Sa conception à grande vitesse (plus de 10 000 tr/min) offre une finesse exceptionnelle avec un contrôle réglable via l’inverseur de fréquence. Les options de refroidissement personnalisées (veste d’eau, air froid ou azote liquide) traitent efficacement la production de chaleur, qui est la principale limitation de cette technologie de fraisage par ailleurs très efficace.

Besoin d’aide pour choisir le bon broyeur à broches pour votre matériel spécifique? Contactez-nous avec votre type de matériau, la finesse cible, et les exigences de capacité pour une recommandation personnalisée.
